کابل افشان شیلد دار 0.75*8 افشارنژاد خراسان
Shielded cable sprayer 8*0.75 Afsharnejad Khorasan
کابل کنترل افشان چیست؟
کابل کنترل افشان یا کابل افشان شیلدار، یکی از انواع کابل شیلدار(Shielded Cable) است که ساختمانی مشابه با دیگر کابل ها دارد، با این تفاوت که درون آن یک ورقه ی فلزی محافظ به نام شیلد نیز بکار رفته است. در واقع همین شیلد باعث شده که کارکرد این کابل از دیگر کابل ها متمایزتر باشد. به دلیل شکل هادی سیم های موجود در این کابل که چند رشته ای و افشان می باشند، این کابل، یک کابل قابل انعطاف هست. افشان بودن رشته ها و داشتن شیلد، باعث شده این کابل کابلی شکننده نباشد و به لحاظ مستحکم بودن، از دوام و استحکام بسیار خوبی برخوردار باشد. به این کابل، کابل فرمان شیلد دار نیز گفته می شود.

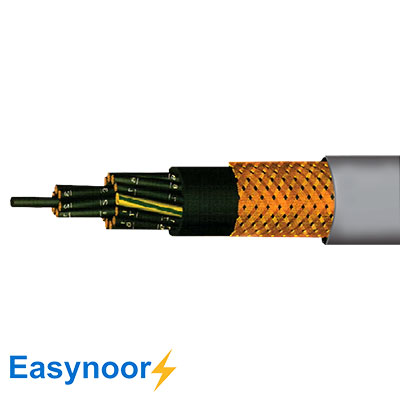

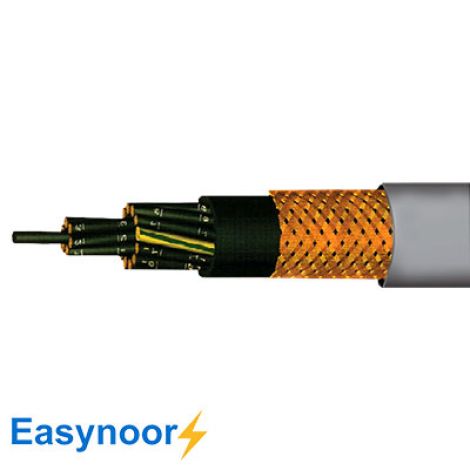

ساختار کابل افشان شیلدار
ساختار کابل افشان شیلدار متشکل از چندین سیم افشان است که دور آن ها را یک شیلد یا محافظ پوشانیده است و همگی در درون یک عایق پی وی سی قرار گرفته اند و یک کابل را تشکیل داده اند. شیلد آن نقش محافظت کننده را دارد و علت وجود آن، حفاظت از داده ها و اطلاعات موجود در کابل و در واقع عملکرد بهتر و تا حد ممکن جلوگیری از رخ دادن خطا است. این شیلد می تواند هم به صورت ورقه نازک (فویل)، و هم به صورت بافته شده باشد. جنس این شیلد در صورت فویل بودن از مس یا آلومینیوم می باشد، و در صورت بافته بودن جنس آن از ترکیب مس و نقره و یا ترکیب مس و قلع و در مواردی ترکیب مس و آلومینیوم است.
مشخصات و کاربرد کابل افشان شیلدار 0.75*8 افشار نژاد خراسان:
کابل کنترل افشان 0.75×8 افشارنژاد خراسان یک کابل کنترل افشان با هادی هم محور (شیلد) و با حروف اختصاری NYSLYCY می باشد. این کابل یکی از انواع تولیدات سیم و کابل شرکت صنعتی الکتریکی خراسان (افشار نژاد) می باشد، و در دسته بهترین و باکیفیت ترین کابل های برق می باشد.
کابل کنترل افشان شیلد دار 0.75×8 افشار نژاد خراسان از 8 رشته سیم افشان با سطح مقطع نامی 0.75 میلی متر مربع تشکیل شده است. اسکرین این کابل به صورت بافته شده و از مس قلع اندود با پوشش تقریبی ۸۵٪ می باشد . این اسکرین مسی باعث تضمین انتقال اطلاعات و داده ها به صورت غیر مغشوش برای سیستم های اندازهگیری و کنترل می شود .
این کابل شیلد دار قابلیت استفاده در محیط های باز را ندارد. این کابل مناسب و قابل استفاده برای کنترل و اتصال در ماشین ها، تسمه نقاله ها، خطوط تولید، صنایع ابزارآلات ماشین ها، خطوط مونتاژ پیشرفته، تجهیزات اتوماتیک برای تنش های مکانیکی متوسط و برای نصب ثابت و انعطاف پذیر است، ولی برای هوای باز مناسب نیست. همانطور که گفته شد اسکرین (شیلد) مسی آن، انتقال اطلاعات و داده ها را به صورت غیر مغشوش برای سیستم های اندازه گیری و کنترل تضمین می کند.
خريد کابل کنترل افشان 0.75*8 افشارنژاد خراسان:
جهت خريد و اطلاع از قیمت کابل کنترل افشان شیلد دار 0.75×8 افشارنژاد خراسان و خرید اینترنتی سیم و کابل و دریافت لیست قیمت، می توانيد به فروشگاه اينترنتی ايزی نور مراجعه نماييد . فروشگاه اینترنتی ایزی نور تأمین کننده انواع تجهیزات و کالاهای برق و روشنایی است که تمامی محصولات خود را از برندهای معتبر به همراه گارانتی تولیدکننده اصلی در اختیار خریداران محترم می گذارد.
مشخصات فیزیکی
-
هادیمس
-
ساختار عایقPVC/D
-
ولتاژ نامی (V)300/500
-
تست ولتاژ2KV a.c. 50Hz , 5 min
-
رنگ روکشطوسی
-
حداکثر مقاومت هادی در 20 درجه سانتی گراد (Ω/Km)26
-
ضخامت عایق mm0.6
-
وزن تقریبی kg/km270
-
ضخامت روکش mm1.2
-
میانگین قطر خارجی mm13
-
جریان مجاز در هوای 30 درجه سانتی گراد (A)7.2
-
سایر توضیحاتمشخصات فنی:
کابل کنترل انعطاف پذیر مطابق استاندارد IEC 60227-7 و DIN VDE 0245
دامنه حرارتی:
حداکثر دمای مجاز در هادی:
در عملکرد نرمال ℃70 +
در اتصال کوتاه ℃150 +
در حالت خم شو ℃5 - تا ℃50 +
در نصب ثابت ℃40 - تا ℃70 +
ولتاژ نامی:
300/500 V
تست ولتاژ:
2KV a.c. 50HZ ,5 min
ساختار کابل:
Cu/PVC/PVC/Cu/PVC
ویژگی هادی:
هادی مسی کلاس 5 مطابق IEC 60228
رشته ها بدون رشته مرکزی استرند می شوند
اسکرین بافته شده از مس قلع اندود با پوشش تقریبی 85%
روکش:
℃PVC/ST9 70
